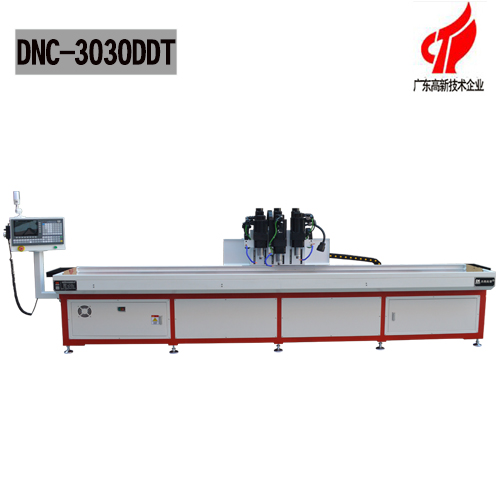

三主軸多工位自動鉆孔攻牙機 |
|
☆外形尺寸：4500mm*1200mm*1700mm |
|
☆有效行程：2700*300*200mm |
|
☆機床重量：2000KG
|
|
☆鉆孔范圍：1-15mm
|
1、DNC-3030DDT三軸多工位自動鉆孔攻牙機有效加工行程為2700*300*200mm，設計成了6個工位，可同時放置6個工件同時加工，固能做到24小時不停機循環上下料。
2、DNC-3030DDT三軸多工位自動鉆孔攻牙機系統為加工中心的系統，但操作非常簡單，支持手動編程和電腦編程，工人無需編程基礎，經我們的技術人員培訓半天-1天也能輕松上手操作。
3、主要配置與廠家經過嚴格篩選，品質均屬上乘
CNC數控系統(杰奧拓普)
線性導軌(臺灣上銀)
滾珠絲桿(臺灣上銀)
精密齒條(臺灣)
傳動電機(華大伺服電機)
主軸電機(華大伺服電機)
低壓元器件(法國施耐德)
軸承(日本NSK)
|
機器型號 Model |
DNC-3030 DDDT |
|
|
行程(ROUTE) |
X軸 (X AXIS) |
2700mm(可定制尺寸范圍 Customization range 1～15m） |
|
Y軸 (Y AXIS) |
300mm(可定制尺寸范圍 Customization range 0.3～0.5m） |
|
|
Z軸 (Z AXIS) |
200mm |
|
|
主軸(SPINDLE) |
轉速 (speed) |
0rpm~2500rpm(可根據加工要求選配 Can be choose base on requirements Can be choose base on requirements） |
|
錐孔 (taper) |
ER20 |
|
|
功率 (power) |
2.3~2.6kw（根據加工要求選配 Can be choose base on requirements Can be choose base on requirements） |
|
|
移動速度(MOVING SPEED) |
X軸 (X AXIS) |
60m/min |
|
Y軸 Y AXIS) |
28m/min |
|
|
Z軸 (Z AXIS) |
28m/min |
|
|
精度(Position) |
導軌平行度 |
≤0.01mm/1000mm |
|
導軌平面度 |
≤0.02mm/1000mm |
|
|
定位精度 |
≤0.02mm |
|
|
重復定位精度 |
重復定位精度 ：≤0.03mm/1000mm |
|
|
反向間隙（鐳射補償前） |
0.03mm |
|
|
工作臺尺寸(Working table size) |
4500mm*300mm |
|
|
鉆孔攻絲直徑范圍(Drilling tapping diameter range) |
1~15mm M3~M10 |
|
|
編程方式(Program type) |
CAD圖檔導入/圖表編程/手動編程/電腦編程 |
|
|
系統程序存儲量(system program memory) |
約10000 pcs |
|
|
系統外接信號控制(system external signal control) |
支持 (support) |
|
|
機床重量(Weight) |
約2T |
|
|
占地面積(Area) |
4500mm*1200mm*1700mm |
|
